MG-700

數控等離子切割機

技

術

協

                                            議

供貨方：長沙聚才機電設備有限公司

                                          公 司 簡 介

長沙聚才機電設備有限公司成立于2012年12月18日，坐落于長沙市高新開發區麓谷企業廣場。是一家專門從事數控等離子、激光切割和機器人切割&焊接成套設備以及CNC機床的銷售與技術服務提供商。公司擁有二十多名經驗豐富的銷售與技術工程師，均是在東南沿海地區（深圳和上海）從業多年的優秀人員,他們對激光、等離子、機器人切割&焊接系統和CNC系統以及弧壓、電容調高控制等輔助設備的維修技術均相當專業，可謂是實力雄厚。

公司秉承“信念支撐生命，奉獻贏來贊譽，服務取得市場，堅持成就事業”的理念，致力于將國內外先進的數控切割、切削&焊接設備和加工工藝介紹給用戶，為內地相關產業的轉型升級貢獻我們的微薄之力。我們的優勢：因為工作關系，我們的技術人員曾與國內外眾多數控等離子、激光切割機、機器人切割&焊接設備和CNC機床及配套設備廠商有過長期且深入的交往，深刻了解他們的研發實力、產品優缺點、銷售業績與售后服務的好壞。我們能夠博采眾長，故因此而擅長根據用戶實際需要度身打造出最具性價比的成套數控切削、切割&焊接設備，并且能提供各種升級改造和大修服務，包括內部核心部件的芯片級維修。

目前，公司已取得上海滬工Hugong(數控等離子、激光和機器人產品)、寧波金鳳Jinfeng（門式焊機、型鋼生產線）、浙江駿屹Junyi（激光切割機）和飛馬特焊機Thermadyne（雙肪沖焊機、等離子焊機）在湖南地區的總代理權。并已于開業初期即先后成為德國凱爾貝Kjellberg等離子、瑞典伊薩ESAB等離子、美國飛馬特THERMADYNE等離子、美國海寶hypertherm等離子在湖南地區的經銷商。另外公司還攜手山東中邁Zhongmai、成都華遠Huayuan、山東奧太Aotai和日本OTC等眾多國內外知名的等離子切割和焊接設備廠家，并也已成為他們在湖南地區的特約經銷商。

公司自成立以來，堅持“誠信鑄就品質”的原則，以“專業的人才，專家式服務，專注于客戶”為宗旨，不斷完善自身管理機制，強調以客戶與市場為導向，拓寬服務范圍，提高服務深度，追求與客戶長遠、穩定、雙贏的合作關系，獲得各界客戶的廣泛贊許、信賴與支持。另外，為了更好地服務于全國各地的用戶，我們在上海、北京、天津、昆山、嘉興、寧波、徐州、杭州、濟寧、臨沂、大連、成都、重慶、鄭州、石家莊、深圳和佛山等客戶較集中的城市均設立了維修服務辦事處。

我們不僅僅提供產品，更重要的是能夠提供高效、優質的服務?。。?/span>

公司主營業務：

1、 數控火焰、等離子、激光和機器人切割&焊接成套設備、配件和易損件的銷售與技術服務；

2、 氣保焊、埋弧焊、氬弧焊、專機和機器人焊接工作站與各類通用焊接設備的銷售與售后服務；

3、 數控火焰等離子、激光、機器人切割&焊接周邊輔助設備的銷售與服務；

4、 金鳳H型鋼切割、焊接生產線、整平機、組立機等鋼結構生產設備的銷售與服務；

5、 數控火焰、等離子、激光和機器人切割&焊接設備的大修、改造、升級、搬遷、技術支持和服務外包等。

6、 擅長維修數控切削、切割&焊接設備行業內的各種進口的數控、工控系統，伺服、變頻驅動器，等離子、激光和機器人切割、焊接設備及輔助設備的內部核心部件（電路板）的芯片級維修等。

寧波金鳳焊割機械制造有限公司

                   是長沙聚才機電設備有限公司的優選OEM合作伙伴之一

寧波金鳳焊割公司簡介
　　
　   寧波金鳳焊割機械制造有限公司座落于距杭州灣跨海大橋4公里的浙江慈溪出口加工區，創建于1987年，是一家集開發、研究、生產和銷售焊割設備于一體的民營企業，是中國焊接協會理事單位和焊割行業標準起草單位之一，具有雄厚資本實力和豐富行業經驗。在董事長章德均的帶領下，先后創辦了上海金鳳焊割機械制造有限公司、上海銀標焊接器材有限公司等5家企業?，F(xiàn)擁有總資產近1.7億元，主廠占地面積7.5萬平方米
　　
　　    公司擁有強大的研發制造能力及完善的檢測手段，已獲ISO9001質量管理體系認證和CE認證。公司目前已形成輕、重鋼、箱型梁生產線成套設備、T型材生產線設備、各類管加工設備、各類中放心數控火焰/等離子切割機、光電跟蹤切割機及割嘴焊炬焊割附件的生產體系。公司所生產的ZJF－1500型H型鋼生產成套設備已通過寧波市市級鑒定，并受到了來自中國焊接協會、中國機械工業火焰切割質檢中心、中國焊接材料質檢中心等專家及廣大用戶的高度評價。割嘴系列規格齊全，質量優異，設備工藝先進，性能優良，割咀產品暢銷東南亞及歐美國家。2001年至今聘請曾在國內著名數控切割機公司--上海伊薩公司擔任過中方總經理和技術部長等職的高級管理和技術人才，2002年與國際著名切割機公司--日本田中TANAKA公司簽訂長期技術合作協議，2005年來，公司先后與上海船舶工藝研究所、上海交通大學建立了長期技術開發合作關系。
　　
　　     公司在不斷開發新產品、拓展市場的同時，非常重視內部管理，始終堅持誠信經營的原則，以“做用戶滿意的產品”為宗旨，為用戶提供位于前列的產品和完善的售后服務。經過多年的不懈努力，公司已在國內焊割行業中頗具規模和知名度，先后榮獲“高新技術企業”，“浙江省工商企業信用AAA級‘守合同重信用’單位”，“浙江省著名商標”，“寧波專業品牌產品”，“誠信企業”，“和諧企業”，“納稅百強企業”，“市級管理樣板企業”，“四星級管理企業”，“成長潛力型企業”等榮譽稱號，連續10年被評為先進集體，公司董事長章德均先生連續12年被評為市級先進工作者，連續兩屆被評為慈溪市“扶貧幫困十大功臣”。
　　
　　MG-700數控普通等離子切割機
　　
　　技 術 文 件
　　
　　目  錄
　　
　　一、  機器機配置一覽表………………………………………………………………………………………3
　　
　　二、  主要技術指標………………………………………………………………………………………………….4
　　
　　三、  工作環境…………………………………………………………………………………………………………5
　　
　　四、  機型簡介………………………………………………………………………………………………………6-7
　　
　　五、  控制系統…………………………………………………………………………………………………………8
　　
　　六、  火焰單割炬………………………………………………………………………………………………………9
　　
　　七、  套料軟件……………………………………………………………………………………………………….11
　　
　　八、  關鍵件清單……………………………………………………………………………………………………12
　　
　　九、  備品備件……………………………………………………………………………………………………….12
　　
　　十、  易損件……………………………………………………………………………………………………….13
　　
　　十一、隨機資料……………………………………………………………………………………………13
　　
　　十二、培訓內容及措施………………………………………………………………………………………13
　　
　　十三、售后服務承諾書………………………………………………………………………………………….13
　　
　　十四、附注一（火焰切割參數選擇）……………………………………………………………….15
　　

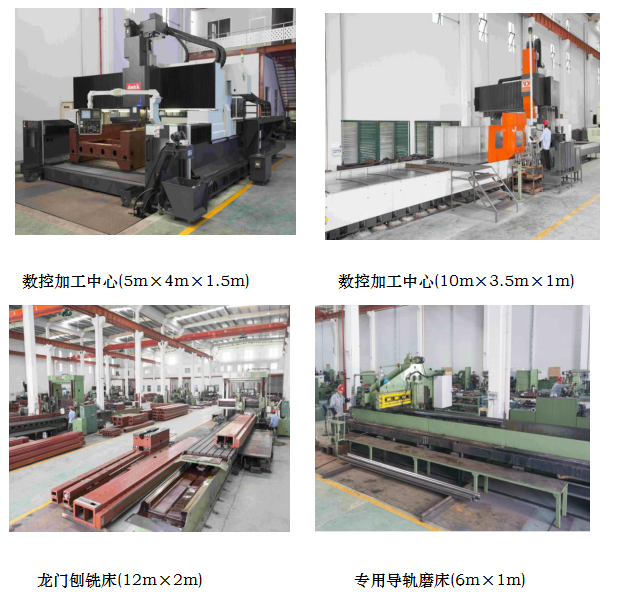

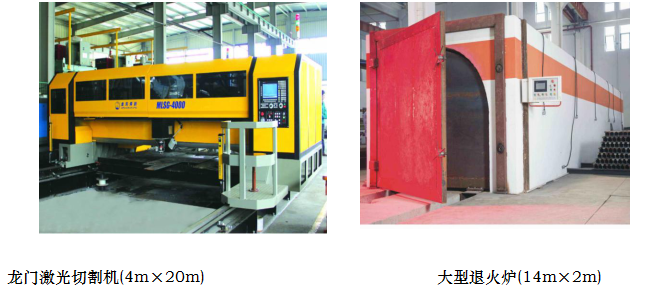

　　十五、附注二（主要加工設備說明）…………………………………………………………………16
　　
　　一、機器配置一覽表
　　
　　序號 項目名稱 項目內容
　　
　　1.1 機器型號 MG-700
　　
　　1.2 數控系統 JF-CNC08C
　　
　　1.3 驅動邊數 雙邊
　　
　　1.4 機器跨距 7000mm
　　
　　1.5 有效切割寬度 6200mm
　　
　　1.6 導軌長度 15m
　　
　　1.7 有效切割長度 13m
　　
　　1.8 數控移動體數 1組
　　
　　1.9 等離子單割炬 1組
　　
　　1.10 等離子單割炬調高 弧壓調高
　　
　　1.11 等離子電源 美國海寶PM105
　　
　　1.12 導軌級別 38kg/m
　　
　　1.13 操作方向 左
　　
　　1.14 進線方式 懸掛
　　
　　1.15 油漆顏色 指定色
　　
　　1.16 套料軟件 FASTCAM（1套）
　　
　　附：報價
　　
　　產品名稱 型號規格 總金額
　　
　　龍門式數控火焰切割機 ?數控機床MG700 -7000×15000（龍門型）（配置JF-CNC08C數控系統）
　　
　　軌寬7000 mm 軌長15000 mm  雙割炬         1套
　　
　　?美國維克多Autocut200等離子電源
　　
　?。ㄅ?2.8米割槍電纜）                          1套
　　
　　具體詳見技術協議 27.8萬
　　
　　合計人民幣(大寫)： 貳拾柒萬捌仟元整（含17%的增值稅）
　　
　　交貨時間: （預付款到位后30天）
　　
　　二、主要技術指標
　　
　　序號 名       稱 參       數
　　
　　1.1 整機空程速度 0.1～6m/min
　　
　　1.2 割炬升降行程 200mm
　　
　　1.3 直線定位精度 ±0.5mm/10m
　　
　　1.4 直線重復精度 ±0.4mm/10m
　　
　　1.5 劃 線 精 度 ≤0.5mm
　　
　　1.6 設定速度誤差 ≤±5％
　　
　　1.7 切割面粗糙度 Ra12.5～25
　　
　　1.8 自動調高精度 ≤0.5mm
　　
　　1.9 設備外形尺寸 7.8m×1.8m×2.3m
　　
　　三、工作環境
　　
　　序號 名    稱 參    數
　　
　　3.1 環境溫度 -10～45℃
　　
　　3.2 相對濕度 <90%(無冷凝)
　　
　　3.3 周邊環境 風速≤6米/秒、無較大沖擊
　　
　　3.4 海拔高度 ＜1500m
　　
　　3.5 供電電壓 220v±10%
　　
　　3.6 供電頻率 50 Hz
　　
　　3.7 設備功率 3 kW（+等離子功率19kW）
　　
　　四、機型簡介
　　
　　4.1.概述：
　　
　　MG型系列數控切割機，是寧波金鳳焊割機械制造有限公司設計、生產的優選機型。其主要特點是性能穩定、運行平穩、定位精度高、外形簡潔美觀。模塊化的設計使得機器零部件的互換性強，設備的功能擴展極為簡便。用戶可根據實際的工藝需求配置相應的功能部件，如火焰單割炬、火焰直線三割炬、自動調高、高低壓三級穿孔、自動點火等。該機型廣泛的應用于石油化工、造船、鋼結構、汽車制造等工業領域，是可靠、高效的用于板材下料的工業產品。（下圖為參考示意圖，以詳細配置為準）
　　
　　4.2.結構簡介：
　　
　　該系列切割機主要由主機門架、縱向驅動裝置、橫向驅動裝置、重型割炬升降裝置、縱向?qū)к壯b置、能源供應系統、電控系統等零部件組成。
　　
　　4.2.1.主機門架：（含主橫梁、主端架、副端架）
　　
　　主橫梁：采用兩根特制的方形管拼焊成箱式結構（箱型截面尺寸為250mm×500mm），兩根方管拼焊時采用了自動化專機進行間斷焊，極大的保證了焊縫質量，有效的減小了焊接變形。待橫梁焊接好后，進行整體退火處理（退火溫度650°，自然爐冷），將焊接應力完全消除，保證了精密加工后橫梁相關精度的準確性和持久性。
　　
　　主端架、副端架：采用鋼板拼焊成型，在主、副端架拼焊成型后進行整體退火處理，保證了精密加工后端架相關精度的準確性和持久性。在主端架的中心位置裝有縱向驅動裝置，由于驅動裝置安裝在機器的中心位置，利于保證機器的運行平穩性。門架的所有關鍵結構件在制作成型后均進行了表面噴丸處理，所有關鍵受力結構件均采用了整體退火去應力處理。即保證了加工后的精度，又提高了油漆后的表面質量。（右圖：直線導軌、鋼帶傳動機構、橫向限位撞塊）
　　
　　若切割機配有多組數控割炬，則在橫梁的二端還分別裝有鋼帶傳動裝置，主移動體與副移動體通過鋼帶傳動裝置的正、反夾緊，實現割炬間的同向和鏡向平穩運動。橫梁二端裝有橫向限位開關和機器橫向參考點。
　　
　　切割機的門架是保證機器工作精度和運行平穩性的關鍵部件，因此控制橫梁和端架的加工精度顯的尤為重要。數控多軸鏜銑加工中心，在一次裝夾完成多面加工，有效地保證了橫梁上直線導軌安裝面的直線度及兩加工面的平行度、主端架滾輪孔位間的平行度、導向孔位的垂直度。主端架二端分別裝有水平導向輪,齒條面方向為固定導向輪，反面為偏心導向輪，利用偏心輪可調整端架底部與導軌的平行度，使門架在運動中保持穩定的直線導向。主、副端架的二端還分別裝有除塵器，在機器運行時隨時刮掃積聚在導軌表面的雜物，保持機器的正常運行。
　　
　　緊急開關以醒目的顏色裝置在機器橫梁的一端，只要按動開關，機器立即停止運行并關閉所有電磁閥。解除緊急停止開關后方可再次啟動機器，而不需要作任何調整。
　　
　　橫梁的左端裝有控制器支架，用于安裝數控系統及設備供氣調節閥、壓力表。數控系統一般裝在橫梁的左端即左操作，且控制系統靠墻，主要為了減少操作人員和控制系統由于外部撞擊而產生的意外損傷。橫梁與驅動架之間的垂直度由導向鍵保證，避免了對角線誤差，免去了用戶使用后期的調整工作。
　　
　　4.2.2.縱向驅動裝置：
　　
　　縱向驅動裝置由連接架、高精密行星減速機、交流伺服電機、高精度齒輪等零部件組成。通過齒輪&齒條的嚙合，控制伺服電機的轉動方向和速度，即可帶動門架在縱向?qū)к壣献鲋本€移動。齒輪、齒條間嚙合為彈簧壓緊式，這樣一方面可減少嚙合誤差，同時也提高了傳動平穩性。機械加工精度和安裝精度是保證主機工作精度的必備條件，配上高精度的精密行星齒輪箱和交流伺服系統，在CNC數控系統的控制下，加上光學編碼器對速度和位置檢測控制，即可保證機器的工作精度。機器速度控制采用高精度交流伺服驅動系統，不僅能在整個調速范圍內保證機器工作具有良好的傳動特性，而且在調速范圍保證了機器的定位精度。
　　
　　4.2.3.橫向驅動裝置：
　　
　　橫向驅動裝置的工作精度和定位精度的要求與縱向驅動要求相同，橫向驅動導向采用直線導軌導向。采用了與縱向同樣的驅動控制方式，即高精度齒輪&齒條嚙合傳動，配上高精度的精密行星齒輪箱和交流伺服系統，在CNC數控系統的控制下，加上光學編碼器對速度和位置檢測控制，即可達到與縱向驅動相同的運行精度。
　　
　　4.2.4.重型割炬升降體：
　　
　　重型割炬升降體是通過直線軸承在導向軸間的移動，實現了割炬的上、下移動。整個升降系統安裝在完全密封的箱體內，導向機構安裝在直線軸承座上，其垂直移動距離為200mm。由于重型割炬能夠承受較大的負荷，可以配置單割炬、直線三割炬、各種功率的等離子割炬和噴粉劃線裝置。在切割過程中，鋼板因割斷或熱變形會造成鋼板表面的翹裂，這樣很容易造成割炬與鋼板的碰撞，這樣不僅會造成割炬的損壞，同時還會造成燃氣泄漏造成安全隱患。割炬座還有360°防碰撞功能、保護割炬在整個工作區域內的安全工作。整個重型割炬升降體具有手動、電動、自動調高等三種升降方式。
　　
　　4.2.5.縱向?qū)к壯b置：
　　
　　縱向?qū)к壯b置主要由精磨導軌、高精度齒條、導軌調整墊板、端部限位板等組成。導軌采用高強度重軌制作，導軌的頂面和側面都經過精密機械磨削加工，在導軌外側面裝置精密齒條。
　　
　　導軌材質：        U71Mn
　　
　　抗拉強度：        不小于883MPa
　　
　　加工方式：        高精度專用導軌磨床磨制
　　
　　導軌精度：        齒條安裝基準面與導軌側面平行度≤0.02mm
　　
　　主導軌兩側面的尺寸公差≤0.02mm
　　
　　主導軌兩側面與頂面的垂直度≤0.02mm
　　
　　導軌長度：        4m/根
　　
　　齒條精度：        7級（0.06mm/800mm）
　　
　　縱向、橫向齒條均采用了節距制齒條，由于CP齒輪每轉一圈所走的距離是整數，這樣可極大減少傳動的累積誤差，特別是導軌比較長的機器，其優點更為突出。
　　
　　對于導軌的安裝精度和齒輪齒條間隙誤差消除問題，主要由單根導軌的加工精度來決定的。我公司的導軌加工精度能保證所有的平面度均為0.02mm。在導軌接安裝時，通過調整底板上的調整螺栓及導軌底部的調整螺栓，即可控制導軌的上下、左右位置，當導軌調整到安裝精度要求范圍內時，用壓板壓緊導軌。導軌間采用拉緊桿連接，從而保證導軌與導軌端部間的緊密配合。
　　
　　4.2.6.能源供應系統：
　　
　　能源供應系統主要包括供氣和供電兩部分。橫向的數控割炬的供氣、切割機的供電載體（氣管、電纜）均采用高強度塑料拖鏈支撐，保證了能源供應的穩定性并外觀整潔?？v向的能源供應除了純火焰切割機和機載式小功率等離子切割機外，均采用與橫向一樣的高強度塑料拖鏈，即天拖或地拖。對于設備安裝時場地要求，我公司將提供詳細的基礎圖，基礎圖上對設備的供氣、供電、地面基礎等均有詳細要求，用戶按圖施工即可。
　　
　　4.2.7.電控系統：
　　
　　電控系統主要由強電箱、接觸器、繼電器、PLC、功能模塊等組成。配合相應的控制系統，可以控制切割機在使用過程中的所有動作。充足的空間，既保證了良好的散熱性，又給功能擴充提供了充足的元件安裝位置。
　　
　　五、控制系統（JF-CNC08 C）
　　
　　本系統是由寧波金鳳焊割機械制造有限公司開發的專為火焰/等離子數控切割機定制的運動控制系統。它采用嵌入式系統作為硬件平臺，工作穩定可靠，控制精度高，在切割控制工藝功能上融入了大量寶貴的現場經驗，功能完備且操作簡便。用戶反映良好，經濟效益顯著。
　　
　　1．系統照片
　　
　　圖1、嵌入式系統                       圖2、操作面板
　　
　　2．基本配置
　　
　　CPU板： 臺灣ZY-6270-PC104工控主板，美國SIS公司CPU芯片；
　　
　　低功耗、無風扇、無噪音；
　　
　　內存：      板載256M內存；
　　
　　硬盤：      無馬達驅動DOM存儲 替代普通硬盤，穩定可靠；
　　
　　外部接口： USB、RS232 / 485、以太網、PS/2、DNC / 軟驅、擴展I/O；
　　
　　運動控制：  DSP高性能Googol GU-200運動控制器；
　　
　　接口形式： 標準DB插頭（具有緊固接插件性能），抗振動；
　　
　　機箱： 鋁合金外殼，全封閉完全屏蔽，防灰塵，散熱好；
　　
　　3．系統性能
　　
　　◆ 系統正常工作的溫度環境為：0℃至+60，供電電壓：DC +24V
　　
　　◆ 控制精度：±0.001mm
　　
　　◆ 較大脈沖頻率：250KHz，較高運行速度：15米/分
　　
　　◆ I/O：32路，輸出信號的驅動電流達300mA
　　
　　4．軟件功能
　　
　　文件管理
　　
　　?自動識別EIA代碼和ESSI代碼；
　　
　　?47個標準圖庫文件和網格圖形；
　　
　　?絕對坐標和相對坐標編程可選；
　　
　　?可進行鋼板角度校正；
　　
　　?可以進行矩陣、交錯和重復排列；
　　
　　?可對文件進行縮放、旋轉和鏡像；
　　
　　?可對切割工件進行代碼截取；
　　
　　?圖形預覽效果，方便直觀；
　　
　　?I/O診斷便于系統調試與檢測；
　　
　　?可設置不同的管理權限和相應的密碼，維護管理層的權益。
　　
　　運動控制
　　
　　?氧燃氣、等離子、噴粉和演示4種切割模式可任意選擇；
　　
　　?運動中可實時加速、減速，在轉角處可自動限速，有效防止過燒；
　　
　　?可任意指定穿孔點進行切割；
　　
　　?可無限后退切割；
　　
　　?具備單步前進、原路后退、返回原點、透槍、斷電（點）記憶等功能；
　　
　　?“定點移動”功能可放心移動割嘴至任意位置；
　　
　　?“偏移切割”功能可避免因排料計算錯誤而造成的板材浪費；
　　
　　?系統界面實時顯示切割路徑、當前坐標、輸入輸出口信息；
　　
　　?可遠距離遙控進行前、后、左、右和切割運動開始、停止等動作。
　　
　　5．系統特色
　　
　　◆系統功能完善、穩定性高、抗干擾性強，適用400A 大電流等離子電源；
　　
　　◆仿“海寶EDGE”系統的功能和操作方式，用戶可以很快熟悉使用；
　　
　　◆具備多臺設備聯網 功能；
　　
　　◆具備自動恢復 與熱鍵升級 功能，大大縮短了系統維護和升級時間；
　　
　　◆可根據用戶的特殊要求定制和添加系統的功能和界面，及時（一般情況下1～2周內 完成）對系統進行升級；
　　
　　◆運動控制最多可擴展為3 軸聯動；
　　
　　◆免費 進行各類培訓活動，并提供優質和及時的售后服務。
　　
　　六、火焰單割炬
　　
　　PowerMAX105空氣等離子系統的特點：
　　
　　?切割品質好，熔渣少，減少了二次加工的工作量。
　　
　　?切割速度快，生產效率得以提升。
　　
　　?先進的易損件技術延長了易損件的壽命，降低了運行成本。
　　
　　?易損件壽命耗盡檢測檢測技術可避免損壞割炬和工件。
　　
　　?精巧絕倫的設計，高強度的測試，共同確保了業界領先的可靠性。
　　
　　?先進的電子技術和PowercoolTM技術能夠?qū)崿F(xiàn)很高的暫載率。
　　
　　?帶有CNC控制器接口并可選配弧壓分配板，使Powermax系統的設置和操作變得輕松自如。
　　
　　?使用可選的FineCUT易損件，產生的熔渣更少，割縫更窄，在切割更薄的切割板時幾乎沒有任何熱影響區。
　　
　　?采用快速拆卸割炬，可以輕松地切換為手持割炬。
　　
　　美國維克多Autocut200普通等離子電源性能及要求
　　
　　一．電源簡介
　　
　　1.快速切割等離子切割電源Auto-Cut200系統，產品基本配置如下：
　　
　　(1).美國飛馬特Auto-Cut200（200A電源）包含GCM-1000氣體控制模塊；
　　
　　(2).XTTM-301割槍一支和電纜；
　　
　　(3).美國飛馬特割槍安裝及起弧組件一套；
　　
　　(4).英文說明書一本（可提供中文電子版說明書）
　　
　　2、Auto-Cut200產品規格、參數
　　
　　型號 Auto-Cut200
　　
　　額定輸出 200A
　　
　　輸出電流范圍(A) 10一200A
　　
　　輸出電壓范圍（V） 80一160 V
　　
　　輸入電壓 400V, 3相, 50-60 Hz,
　　
　　建議開關容量 100A
　　
　　建議導線截面 35mm2
　　
　　輸入電流@輸入電壓 77A@400V
　　
　　負載持續率(@104°F / 40°C) 100%@200A@160V (32kW)
　　
　　較大空載電壓 380VDC
　　
　　額定負載溫度 40℃
　　
　　工作溫度范圍 零下10℃ ～ +50℃
　　
　　功率因數 0.7@100A
　　
　　冷卻方式 電源風冷，割炬水冷
　　
　　離子氣 O2, Ar-H2, ,N2, Air@120pis(8.3巴)
　　
　　保護氣 Air， N2 @120pis(8.3巴)，H2O@10GPH(0.6公升)
　　
　　重量 電源221千克
　　
　　尺寸 高1238毫米×寬700毫米×長978毫米
　　
　　保修期 電源零件保修兩年，割槍零件保修一年。
　　
　　認證 CE,CCC，CSA
　　
　　3、Auto-Cut200產品功能及特點
　　
　　(1)．電流大小從10A到200A，可根據加工需求任意調控；
　　
　　(2)．氣體壓力大小可根據加工需求任意調控；
　　
　　(3)．可切割碳鋼、不銹鋼、鋁、合金等金屬材料；
　　
　　(4)．切割有色金屬時可選擇“水霧保護（氮氣+水）”模式，無明顯高溫熔化和氧化現象；
　　
　　(5). 系統安裝簡單、快捷；氣體工藝控制箱界面友好、設置簡易；
　　
　　(6)．系統故障識別及檢修簡單、方便；
　　
　　(7)．易損件設計獨特，更換迅速；快速鎖定的引導弧點燃管，減少易損件更換時間；完美的切割槍體設計型，確保零件更換后易損件在引導弧點燃管中的放心同軸心定位。
　　
　　4、Auto-Cut200技術工藝
　　
　　(1)．切割能力（以不銹鋼為例使用200A易損件）：質量切割厚度25mm、較大穿孔厚度30 mm、較大邊緣切割厚度50 mm；
　　
　　(2)．切割面傾斜角不大于3—5°；
　　
　　(3)．切割邊緣方正，過度圓角很?。?br /> 　　
　　(4)．熱影響范圍小，切割表面平滑。
　　
　　二．外部相關設備要求及安裝條件，注意事項：
　　
　　1.數控系統及切割平臺要求：
　　
　　(1)．安裝現場必須安裝接地棒。接地棒的理想電阻應小于或等于3歐姆，較好是1歐姆以下。接地棒選用直徑不少于18mm，長度為3米以上的銅棒打入地下。也可以使用5號（50×50）鍍鋅角鐵代替。
　　
　　(2).等離子電源將加載在用戶的數控切割機床上運行。數控系統應具備等離子接口，除具備“切割”和“弧反饋”（切割行走）信號外，使用弧壓調高器時，還必須具備“拐角信號”的接口。
　　
　　2.氣體要求：
　　
　　等離子切割系統需要用戶提供工作氣體和氣體減壓器。所使用的氣體必須是高品質的。較好使用雙級減壓器（要求標稱流量在60m3/h以上 ）且安裝在距離氣體控制單元3M以內，以保證進入氣體控制單元的氣壓在120 psi~135psi（8.3 bar~9.3 bar）范圍內。
　　
　　氣體具體要求如下
　　
　　氣體              純度                    最小壓力                      流量
　　
　　O2  (氧氣)        99.5% （液氧）           8.3 bar                       5700 l/h
　　
　　N2  (氮氣)        99.5% ( 液氮）            8.3 bar                       8496 l/h
　　
　　壓縮空氣          見注釋1                   8.3 bar                      12743 l/h
　　
　　H35 (氬-氫)       99.995% （液態H35)      8.3 bar                       5664 l/h
　　
　　H2O (水)          見注釋2                   3.5 bar                      38 lph
　　
　　注：(1)、壓縮空氣必須安裝過濾器，要求能過濾直徑為0.01μm的微小顆粒，除去所有的水、油或油脂及其他雜質。 過濾器必須盡可能安裝在靠近氣體控制單元的進氣口端。（較好是將氣源進行冷凍式干燥并加前后兩級過濾。）
　　
　　(2)、水源不需要去離子, 但水中如含有較高的礦質元素，則必須進行軟化處理。水源中如含有較多的顆粒物質，則進入氣體控制單元前必須進行過濾。
　　
　　3.對冷卻液系統的要求：
　　
　　飛馬特 推薦在低溫下使用7-3580和7-3581號冷卻液。（冷卻液一般由基礎液和添加劑組成，添加劑包括防銹劑、防霉劑、pH調節劑(緩沖劑)、抗泡劑及著色劑等。并且具備絕緣功能。）
　　
　　冷卻液性能
　　
　　冷卻液類型編號 丙烯/脫離子 適用實惠極限溫度
　　
　　7-3580      Extra-Cool 25/75 -12℃
　　
　　7-3581      Ultra-Cool 50/50 -33℃
　　
　　7-3582    Extreme-Cool -51℃
　　
　　7-3523      De-l Water 0℃
　　
　　注：一定要使用放心冷卻液，否則割炬不予保修
　　
　　注意事項：
　　
　　（1） 如需使用水來臨時代替，必須使用去離子水或蒸餾水，但不能使用礦泉水，否則影響散熱效果和降低冷卻管路的使用壽命；長時間使用會燒毀割炬，并且極易燒毀易損件及易損件支架、護杯等。
　　
　?。?）冬天結凍的地區，等離子電源和割炬置于0℃以下的環境中，則必須使用飛馬特推薦的冷卻液，否則將有可能導致割炬與冷卻系統放心性損壞。
　　
　?。?）割槍冷卻液會因使用而變得具有導電性,最后會導致割槍短路.冷卻液應每隔6個月更換一次,同時應拆下并清潔冷卻液內外兩個過濾器。
　　
　　4.機器安裝現場環境要求：
　　
　　(1). 溫度要求：等離子電源可置于-10℃～50℃的環境內，如達不到則必須增加通風設施或安裝空調（隔開1個單獨的小房間）；
　　
　　(2). 濕度要求：5%---95%之間；
　　
　　(3)．粉塵度要求：≤ 1mg/m2，否則增加抽風排塵風機。
　　
　　5．電氣要求：
　　
　　(1)供電電源電壓允許在360~420VAC范圍內波動，但不允許忽高忽低式頻繁波動。三相電源不平衡度要≤2.5%；
　　
　　(2)供電電源的導線截面必須符合表中要求且盡量使用國標線；
　　
　　（3）外部空氣開關應選用高品質產品，并符合國家電氣使用安全標準。
　　
　　七、套料軟件（FastCAM）
　　
　　FastCAM擁有三十年悠久歷史，是全球切割焊接行業著名的國際品牌。FastCAM套料軟件是數控火焰、等離子、激光和水刀切割機專用繪圖套料編程軟件，無需計算機基礎和CAD經驗就可以輕松掌握繪圖、套料和編程方法。FastCAM為美洲、歐洲、亞太和中國提供多語言版本軟件和軟件技術支持及培訓，推廣和傳授全新數控切割理念和技術，.在提高鋼材利用率的前提下，有效提高切割效率和切割質量。
　　
　　FastCAM套料軟件具有四大切割工藝模塊：FastCAM繪圖、FastNEST套料，F(xiàn)astPATH
　　
　　編程和FastPLOT校驗。
　　
　　7.1.FastCAM繪圖模塊功能：
　　
　　?繪圖功能：類似CAD軟件，可繪制各種零件圖
　　
　　?CAD兼容和優化功能：對DXF/DWG零件圖進行清除壓縮提取打散排序等優化和處理；
　　
　　?切割專用功能：割縫補償、等離子橋接、火焰共邊連割、尖角處理、CAD分圖層切割、文字標注等功能
　　
　　7.2.FastNEST套料模塊功能：
　　
　　?手動套料：簡便快捷，套料效率高
　　
　　?矩陣套料：包括行排，列排，矩陣套排
　　
　　?自動套料：全自動套料功能，套料效率高
　　
　　?交互式套料：自動套料中隨時暫停加入手動套料
　　
　　?余料套料：剩余鋼板的重復套料，有效節省鋼材
　　
　　?較先進的高效切割功能：任意零件的自動共邊和橋接，減少預熱穿孔，實現連續切割，提高效率。
　　
　　7.3.FastPATH編程模塊功能：
　　
　　?編程功能：手動和自動編程功能，包括噴粉劃線、切割路徑優化、分層與多層切割
　　
　　?多控制器：支持多種控制器和ESSI和EIA G/M指令
　　
　　?切割工藝：割縫補償、預穿孔、墊縫切割，留封口等
　　
　　?FastPLOT校驗?zāi)K功能：
　　
　　?NC校驗：自動和手動切割模擬、尺寸與補償校驗
　　
　　?成本計算：計算利用率、切割長度、穿孔次數和加工成本
　　
　　?轉換功能：提供NC程序/CAM文件/DXF/DWG文件之間的轉換
　　
　　?FastCAM套料軟件全面支持Windows98/2000/NT/XP
　　
　　?FastCAM套料軟件支持中英德西韓波俄等多種語言
　　
　　八、關鍵件清單
　　
　　序號 名    稱 品    牌 品牌所屬地
　　
　　8.1 控制系統 JF-CNC08C 中國
　　
　　8.2 伺服電機 松下 日本
　　
　　8.3 行星減速機 新寶 日本
　　
　　8.4 PLC DELTA 中國臺灣
　　
　　8.5 電器元件 CHINT 中國
　　
　　8.6 氣  管 YASUNG 韓國
　　
　　8.7 電磁閥 OLAB 意大利
　　
　　8.8 減壓閥 FEILUN 中國
　　
　　8.9 直線導軌 TBI 中國臺灣
　　
　　8.10 套料軟件 Fastcam 澳大利亞
　　
　　8.11 拖鏈 JINFENG 中國
　　
　　8.12 等離子電源 PM105 美國海寶
　　
　　九、備品備件
　　
　　序號 名    稱 數   量
　　
　　1 按鈕開關 2只
　　
　　2 微型限位開關 2個
　　
　　3 割嘴通針 1套
　　
　　4 內六角扳手（M4～M10） 1套
　　
　　5 卷尺（10m） 1把
　　
　　6 活動扳手（12寸） 1把
　　
　　十、易損件
　　
　　?割嘴
　　
　　?導軌防塵板
　　
　　?縱向傳動齒輪
　　
　　?橫向傳動齒輪
　　
　　?割炬升降用絲桿螺母
　　
　　十一、隨機資料
　　
　　?基礎圖（合同生效后7天內發用戶）
　　
　　?機械操作說明書
　　
　　?電氣操作說明書
　　
　　?機器維修保養及操作手冊
　　
　　?控制系統維修保養及操作手冊
　　
　　?產品合格證、裝箱單和出廠檢驗報告。
　　
　　十二、培訓內容及措施
　　
　　?對設備操作、維護人員的培訓，是保證設備正常運行的關鍵工作.根據我們公司的工作經驗，對設備操作工的培訓主要分為二個階段。
　　
　　?1、工廠培訓：設備在我公司進入安裝調試階段時，用戶應安排相關的操作和維修人員到我公司進行相關培訓。在這期間公司將安排有關技術人員，介紹設備的機械和電器的工作原理，設備操作、保養和維修要點等。主要目的是讓操作、維修人員對設備的結構和調試方法有一個全面的了解。
　　
　　?2、現場培訓：設備進入用戶處安裝調試階段時，我公司將安排有關安裝、調試人員，對用戶操作和維修人員重點進行設備操作和故障排除培訓。
　　
　　?通過這二個階段的培訓工作，操作工將能了解設備日常保養要求，能獨立完成設備的操作。設備維修人員能根據故障現象排除設備的常見故障。
　　
　　十三、售后服務承諾書
　　
　　寧波金鳳焊割機械制造有限公司對該項目中所供的設備特作如下承諾:
　　
　　1、嚴格遵循公司制定的“卓越品質、嚴格管理、誠信服務”的質量方針。
　　
　　2、按ISO9001標準實施全過程控制，精心設計，放心制造，嚴格把好產品質量每一個環節。
　　
　　3、建立質量控制協調小組,總經理任組長,總質量師、總工程師和生產副總經理為小組成員。明確各道工序的質量要求,實行分級責任考核，確保產品質量都在有效的控制下。
　　
　　4、具體承諾如下:
　　
　　1）質保期：機器質保期從設備安裝驗收合格后開始為期一年，但不得超出發運后18個月。在此期間由于設計制造原因造成機器出現故障，客戶將得到免費和快捷的服務。若出現下列情況維修費用將由用戶承擔：（配件過質保期后維修人員費用為750元/人，配件按市價計算）
　　
　　a).由于客戶使用不當或操作失誤造成的機器故障
　　
　　b).非制造商指定的專業技術人員維修造成的機器故障
　　
　　c).經安裝驗收合格后，客戶自行搬運機器或儲放不當造成的機器故障
　　
　　d).以及由于用戶的責任而造成的機器故障。
　　
　　2）產品質量檢測驗收嚴格按照國家及相關行業標準執行。
　　
　　3）競標產品所配置的主要元器件,均選擇國家定點專業品牌廠。
　　
　　4）現場服務：免費提供現場服務，服務內容為：現場開箱清點、交接、驗收、指導安裝、參加試運。
　　
　　5）長期提供設備配件的有償供應，可根據客戶需要，隨時提供配件，并提供免費服務咨詢。
　　
　　6）質量保證期:設備安裝投運后12個月。
　　
　　7）當運輸、安裝、調試等原因造成產品或零部件損壞時,公司負責派技術工程師維修，時間、質量保證滿足用戶要求。
　　
　　8）設備運行期間出現的問題,根據用戶計劃要求，及時處理完成。 急需處理的重大問題，及時安排工程師到達現場全面解決。
　　
　　9）在接到買方報修通知后, 應在6小時內作出反映, 在買方不能自行排除時, 賣方48小時派員到達維修現場。
　　
　　10）我方在保修期外向貴方優先優惠供應零配件及服務。
　　
　　11）提供產品性能特點介紹，代培操作、調試、維修人員。
　　
　　附注一          十四、主要加工設備數
　　
　　數控加工中心(5m×4m×1.5m)           數控加工中心(10m×3.5m×1m)
　　
　　龍門刨銑床(12m×2m)                   專用導軌磨床(6m×1m)
　　
　　龍門激光切割機(4m×20m)                             大型退火爐(14m×2m)
